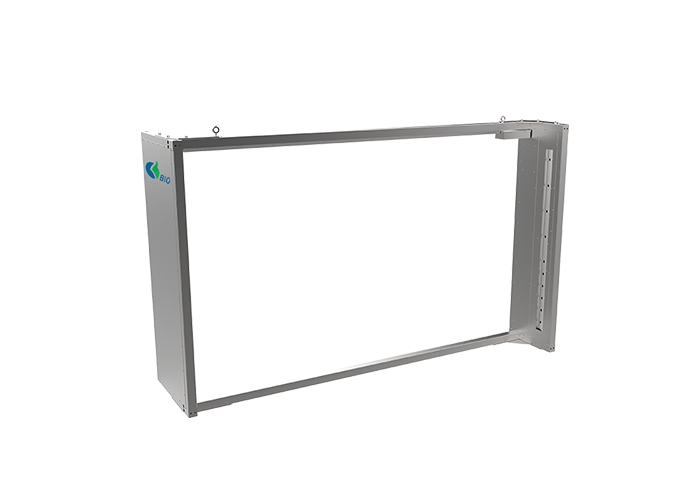

框架式超声波明渠流量计

框架式明渠流量计基于与箱式超声波明渠流量计相同的超声波时差法测量原理，通过双向超声波收发单元精确捕捉水流顺/逆方向的时差信号，结合分层独立运算机制，实现断面流速的立体化解析，适用于1.5米至3.0米的中宽型矩形明渠。

该产品采用航空级铝合金框架结构，兼具轻量化与高强度特性，支持整体吊装和分段组装两种模式，可适应不同工况的快速部署需求。与箱式超声波明渠流量计形成“窄-宽”组合方案后，可完整覆盖宽至3米的渠道。

流速测量范围	1-8m/s
误差	+2.5MM.
换能器分布方式	同层交叉分布。
计量精度	土3%。
供电电压	DC12V.
功耗	≤1W.
防护等级	IP68.
流量测量	流速面积法
安装方式	嵌入式或挡墙安装。
测流箱材质	内仓焊接固定，采用阳极氧化处理、
淤积计算	具备过流断面淤积高度检测功能，流量计算时自动抵减淤积造成的断面面积，提高流量数据的精确度。
水位测量	电子水尺。
适用渠道类型	矩形。
声道数	4-16声道，视渠道深度而定,
校准方式	出厂前逐声道标定。
通讯	RS485 Modbus协议
工作温度	-40°C~+85°C
流速测量	超声波时差法。
信号技术	信号放大技术,保障信号传输质量
换能器频率	1MHz.
